CÁCH LẮP ĐẶT BÌNH TÍCH ÁP PCCC CHO HỆ THỐNG BƠM PCCC

Trong bối cảnh các công trình ngày càng phát triển về quy mô và tiêu chuẩn an toàn, hệ thống phòng cháy chữa cháy (PCCC) đóng vai trò vô cùng quan trọng. Một trong những thiết bị không thể thiếu giúp hệ thống bơm PCCC vận hành hiệu quả và ổn định chính là bình tích áp PCCC. Tuy nhiên, để bình tích áp phát huy tối đa tác dụng, việc lắp đặt đúng kỹ thuật là điều bắt buộc. Bài viết dưới đây sẽ cung cấp cái nhìn tổng thể về vai trò, cấu tạo, sơ đồ và cách lắp đặt bình tích áp PCCC cho hệ thống bơm chữa cháy, đồng thời gợi ý địa chỉ mua hàng uy tín, chính hãng.

1. Giới thiệu về hệ thống bơm PCCC

Đặc điểm hệ thống bơm PCCC

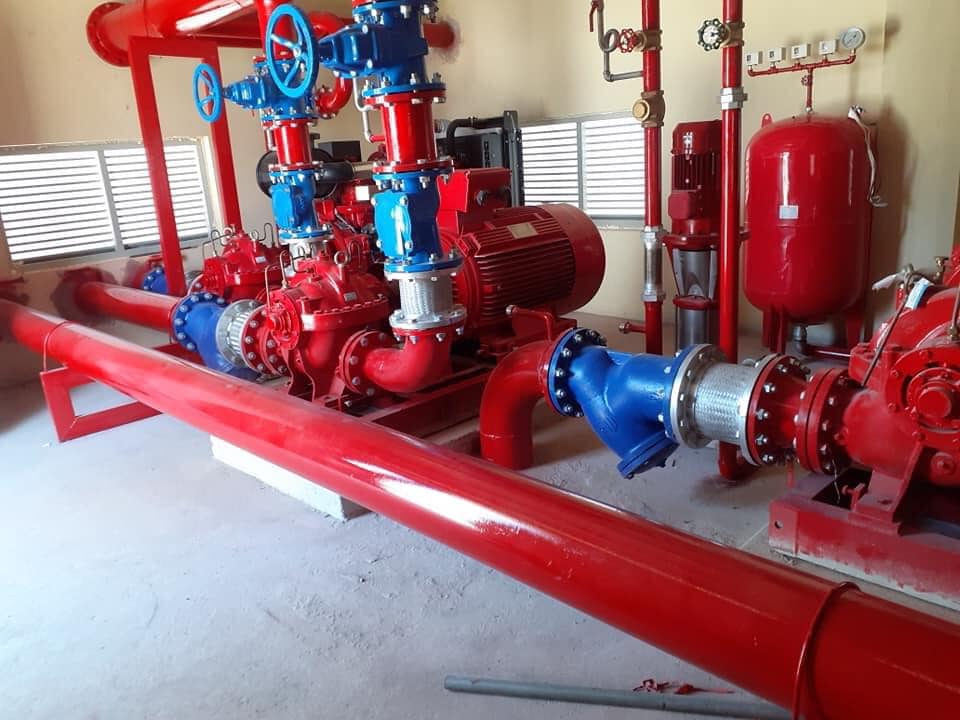

Hệ thống bơm PCCC (phòng cháy chữa cháy) là hệ thống cấp nước áp lực cao để dập lửa khi xảy ra cháy. Đây là một phần bắt buộc trong các công trình công cộng, nhà máy, tòa nhà cao tầng, kho bãi, trung tâm thương mại… Hệ thống này có thể hoạt động tự động hoặc bán tự động, thường được thiết kế vận hành độc lập với hệ thống cấp nước sinh hoạt.

Thành phần cơ bản của hệ thống bơm PCCC

Một hệ thống bơm PCCC tiêu chuẩn thường bao gồm các bộ phận chính:

• Bơm chính (Electric Pump): Bơm hoạt động bằng điện, dùng trong điều kiện thông thường.

• Bơm diesel: Bơm chạy dầu, dùng khi mất điện hoặc cần công suất lớn. Bơm chữa cháy Diesel Ebara FSA được ưa chuộng và sử dụng rộng rãi trong các phòng bơm chữa cháy lớn hiện nay.

• Bơm bù áp (Jockey Pump): Duy trì áp lực ổn định cho hệ thống đường ống. Đây thường là loại bơm trục đứng tăng áp với công suất phù hợp với hệ thống

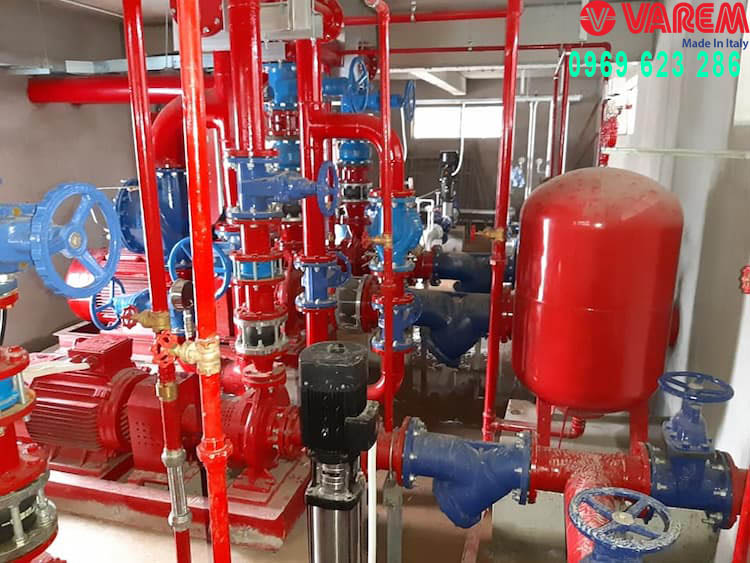

• Bình tích áp PCCC: Duy trì áp lực, giảm rung chấn, chống hiện tượng va đập thủy lực.

Xem thêm: https://thanglonggroup.vn/bao-gia-binh-tich-ap-varem-100l-200l-300l-500l-750l-1000l/

• Tủ điều khiển: Tự động khởi động bơm khi áp lực giảm.

• Van, cảm biến áp suất, đồng hồ đo áp: Theo dõi trạng thái hệ thống và áp suất trong đường ống.

2. Vai trò của bình tích áp trong hệ thống máy bơm nước PCCC

Bình tăng áp máy bơm trong hệ thống PCCC có vai trò vô cùng quan trọng và không thể thay thế:

• Duy trì áp suất ổn định trong đường ống hệ thống khi máy bơm chưa khởi động, đảm bảo luôn sẵn sàng khi có sự cố xảy ra.

• Hạn chế hiện tượng búa nước (va đập thủy lực) khi máy bơm hoạt động, giúp bảo vệ đường ống và thiết bị.

• Giảm số lần bật tắt bơm bù áp, tăng tuổi thọ và hiệu quả hoạt động của toàn hệ thống.

• Bổ sung áp lực tức thời trong vài giây đầu khi có cháy trước khi bơm chính hoặc diesel hoạt động.

VIDEO CÁCH LẮP ĐẶT BÌNH TÍCH ÁP VAREM

Bình tích áp hoạt động theo nguyên lý nén khí bên trong buồng chứa và ép nước ra ngoài khi áp suất hệ thống giảm. Do đó, việc lắp đặt đúng cách là yêu cầu bắt buộc để hệ thống chữa cháy hoạt động kịp thời và hiệu quả.

Xem thêm: https://maybomnuocebara.com.vn/quy-chuan-ky-thuat-quoc-gia-ve-tram-bom-nuoc-chua-chay/

3. Sơ đồ lắp đặt bình tích áp PCCC

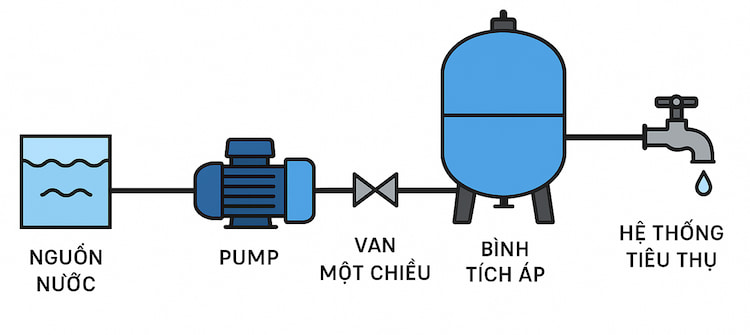

Dưới đây là sơ đồ cơ bản lắp đặt bình tích áp PCCC trong hệ thống bơm chữa cháy:

Ngoài ra, cần lắp thêm các thiết bị:

• Đồng hồ đo áp suất: Gắn trên bình tích áp để giám sát áp lực.

• Rơ-le áp suất: Cảm biến áp lực điều khiển bơm bù áp hoạt động khi áp giảm.

• Van an toàn: Đảm bảo không vượt quá áp suất thiết kế.

• Tủ điều khiển: Tự động kích hoạt bơm khi phát hiện áp lực sụt giảm.

4. Hướng dẫn cách lắp đặt bình tích áp PCCC theo sơ đồ

Bước 1: Chuẩn bị vật tư và công cụ

• Bình tích áp chính hãng (ưu tiên Varem, Aquasystem, Zilmet…)

• Bơm bù áp (công suất nhỏ, hoạt động thường xuyên)

• Ống dẫn nước, van khóa, van 1 chiều, đồng hồ áp suất, rơ-le áp, keo dán, băng tan…

• Dụng cụ thi công như cờ lê, tua vít, mỏ lết, máy cắt, máy hàn nếu cần.

Bước 2: Chọn vị trí đặt bình tích áp

• Chọn nơi khô ráo, tránh ánh nắng trực tiếp, không để bình gần nguồn nhiệt cao.

• Nên đặt bình gần bơm bù áp, tránh đoạn ống quá dài gây tụt áp lực.

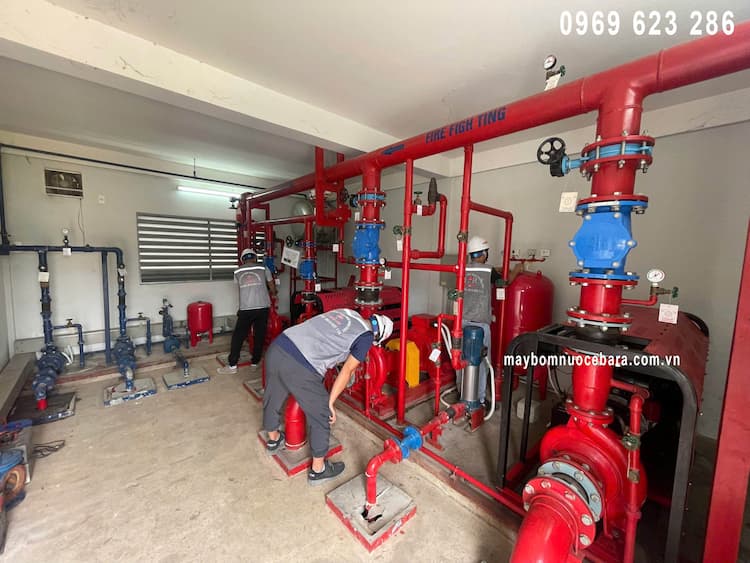

Bước 3: Tiến hành lắp đặt theo sơ đồ

• Nối ống từ bơm bù áp sang bình tích áp qua van 1 chiều.

• Lắp đồng hồ đo áp suất, rơ-le áp suất trên thân bình tích áp.

• Gắn van khóa để thuận tiện khi bảo trì.

• Kết nối bình với hệ thống đường ống PCCC dẫn ra các họng chữa cháy.

• Cài đặt rơ-le áp suất theo mức áp lực yêu cầu (ví dụ: mở bơm khi dưới 5 bar, tắt bơm khi đạt 7 bar).

• Kiểm tra toàn bộ mối nối, đảm bảo không rò rỉ và kín nước.

Bước 4: Kiểm tra và chạy thử hệ thống

• Mở van nước, bật tủ điện điều khiển máy bơm để hệ thống hoạt động.

• Theo dõi đồng hồ áp suất xem bình có duy trì áp lực không.

• Kiểm tra rơ-le có tự động khởi động bơm bù áp khi áp giảm không.

• Đảm bảo bình không bị rò rỉ khí hoặc nước.

5. Một số lưu ý khi lắp đặt bình tích áp PCCC

• Áp suất nạp khí Nitơ trong bình tích áp nên thấp hơn áp suất ngắt của rơ-le từ 0.2–0.3 bar.

• Không nạp quá áp vì có thể gây rách ruột bình, ảnh hưởng hoạt động của bơm.

• Nên sử dụng khí Nitơ khô, không chứa hơi nước để tránh rỉ sét và tăng độ bền cho ruột bình.

• Lắp đặt van khóa, đồng hồ áp, van an toàn đầy đủ để dễ theo dõi và bảo trì.

• Kiểm tra định kỳ mỗi 3–6 tháng: kiểm tra rò rỉ, áp suất khí, tình trạng ruột bình.

• Lưu ý rơ-le áp suất phải đồng bộ với áp lực thiết kế của toàn hệ thống.

6. Mua bình tích áp Varem chính hãng ở đâu?

Nếu bạn đang tìm mua bình tích áp Varem dùng cho hệ thống PCCC, hãy liên hệ ngay với Thăng Long Group – nhà phân phối uy tín hàng đầu tại Việt Nam. Chúng tôi cung cấp đầy đủ các model từ 24L đến 1000L, sản phẩm có CO, CQ chính hãng, hỗ trợ tư vấn, vận chuyển và lắp đặt toàn quốc.

Lý do chọn Thăng Long Group:

• Cam kết hàng chính hãng từ Italy, bảo hành rõ ràng.

• Đội ngũ kỹ sư hỗ trợ kỹ thuật, tư vấn tận nơi.

• Giá cả cạnh tranh, hàng luôn có sẵn kho.

• Giao hàng toàn quốc – hỗ trợ dự án, hồ sơ công trình đầy đủ.

📞 Hotline: 0969 623 286 – 0911 483 286
🌐 Website: www.thanglonggroup.vn

Việc lắp đặt đúng kỹ thuật bình tích áp PCCC không chỉ giúp hệ thống chữa cháy hoạt động hiệu quả mà còn giảm thiểu hỏng hóc, tiết kiệm chi phí bảo trì. Hy vọng bài viết trên đã cung cấp cho bạn đầy đủ thông tin và hướng dẫn cần thiết để thực hiện lắp đặt chuẩn xác nhất.
